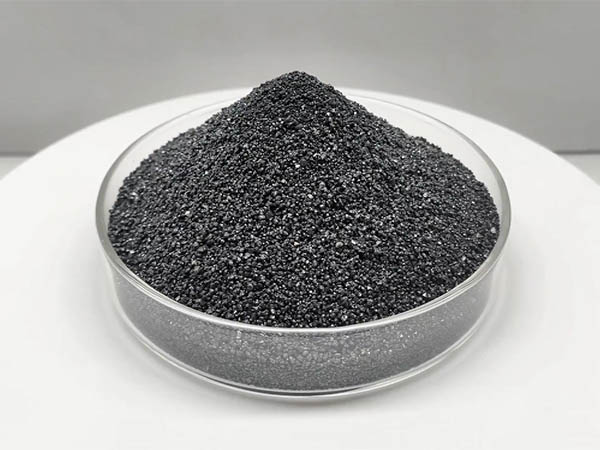

消失模铸造铬矿砂性能特点



　　1、优异的抗粘砂能力‌。铬矿砂化学稳定性好，具有很强的抗碱性渣能力，不与氧化铁等金属氧化物发生反应，因此能有效避免热化学粘砂。在消失模铸造中，这可以显著防止铸件表面出现夹砂、粘砂等缺陷，尤其适合高铬铸钢、高锰钢材质的阀门、叶轮等铸件。



　　2、良好的抗金属渗透性‌。在熔融金属浇铸的高温环境下，铬矿砂本身会发生固相烧结，形成致密的烧结层，有效阻止熔融金属的渗透，从而防止机械粘砂。



　　3、出色的激冷效果‌。铬矿砂的热传导率比普通硅砂大好几倍，热导率高、热传导能力强。在浇铸过程中，它可以显著提高铸件的冷却速度，起到外置冷铁的作用，有助于细化铸件组织，提高铸件致密度和力学性能。



　　4、高耐火度与低膨胀性‌。铬矿砂的耐火度超过1900℃，烧结温度高，热膨胀系数低。这意味着在浇铸高温金属液时，型砂体积变化小，能有效防止铸件产生脉纹、夹砂等因热膨胀引起的铸造缺陷。



　　5、粒度与成分稳定‌。铬矿砂是经破碎、研磨、筛分等工序加工而成的规定粒度产品，通常涵盖10-20目至400目等规格。其主要成分Cr₂O₃含量一般不低于46%，SiO₂含量控制在1.0%以下，杂质含量低，保证了性能的稳定性和可重复性。



　　铬矿砂在消失模铸造中的这些性能特点，使其成为解决粘砂、夹砂、脉纹等铸造缺陷的理想面砂或芯砂材料，尤其适用于对表面质量和内部质量要求较高的铸钢件和合金钢铸件。
