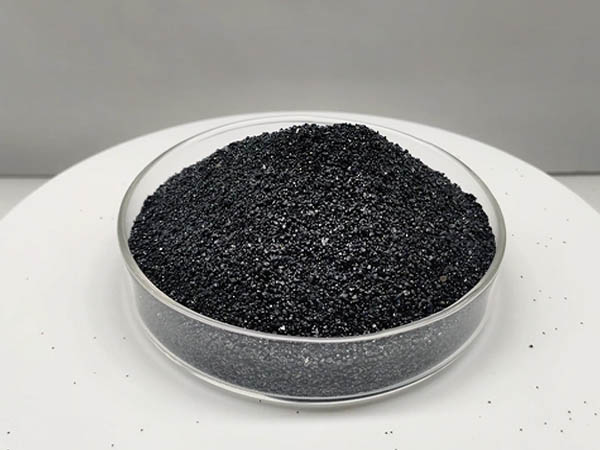

钢包引流砂添加铬矿砂作用



　　1.烧结可控，避免过度烧结，提升自动开浇率



　　铬矿砂高温产生液相少，仅表层形成一层薄而脆弱的烧结壳，下层砂保持松散状态；长时间精炼静置也不会烧结变厚变硬。滑板打开后，钢水静压很容易压碎烧结壳，引流砂顺畅流出，大幅提高自开率，适合LF精炼、钢水长时间等候浇注工况，弥补纯石英砂高温易厚层烧结、烧不开的缺陷。高温下铬矿砂生成尖晶石，烧结层内部自带微裂纹，更容易破碎。



　　2.密度大，自重强，流动性好，自流出料稳定



　　铬矿砂密度4.0～4.8g/cm³，远高于石英砂，颗粒自重更大。打开滑板时松散砂依靠自重快速从水口流出，不易架桥、起拱堵塞；颗粒级配合理，填充水口密实均匀，不会出现局部空洞。同时和石英砂复配调整整体比重，防止砂粒上浮混入钢水形成夹杂污染钢水。



　　3.抗钢水、熔渣渗透，阻挡钢水下渗结冷钢



　　铬矿砂颗粒致密、化学惰性强，抗钢液与炉渣侵蚀渗透能力优异。钢水接触砂层时只能在很薄的表层烧结，钢水难以渗入砂层深处凝固形成冷钢堵死水口，保护水口与座砖，减少烧氧引流对水口耐火材料的损伤。



　　4.耐火度高、热稳定性好



　　铬矿砂熔点约2150℃，热膨胀率低，高温体积稳定，不会像石英砂发生晶型转变产生较大膨胀，防止砂层受热膨胀挤压板结、通道闭塞，长时间高温工况下性能稳定。



　　5.化学稳定，减少钢水夹杂



　　高温下不易与钢水、熔渣发生反应，不会大量生成外来非金属夹杂物，有利于保证钢水洁净度。
